Il Progetto
L'installazione è stata effettuata presso il Green Propulsion Lab della società Veritas S.p.a. in merito al progetto virtuoso di produrre idrogeno dai rifiuti.
Da qui la necessità di uno Skid di compressione necessario per portare l'idrogeno prodotto dalla fermentazione dei rifiuti ad un valore adeguato agli standard di mercato (30 bar). Si tratta della 2° installazione che effettuiamo per la società veneta.
Stadio di Pre-Compressione
Dati i valori di portata 4 Nl/min e di presione di 0,2 barg è necessario considerare uno stadio di compressione per poter portare il gas a valori richiesti dal booster, al valore di 4 barg.
Il compressore scelto è un modello a membrana gestito da un quadro di controllo prodotto internamente.
La logica di controllo, tramite sensoristica adeguata, permette di far lavorare il compressore con 2 soglie di pressione, in questo modo il compressore si ferma se le condizioni di pressione non sono ottimali ovvero se a monte dello stesso risulta troppo bassa di una determinata soglia oppure se a valle la pressione risulta troppo alta (questo potrebbe essere dovuto ad un interruzione improvvisa del sistema a valle portando ad un innalzamento del livello di pressione sopra la soglia massima).
Il Pacco bombole
Il pacco bombole installato esternamente al box permette di fare da buffer per lo skid di compressione sia in fase di carica che in fase di scarica, infatti 3 bombole sono dedicate all'accumulo a 4 barg, mentre 1 bombola è dedicata all'accumulo a 30 barg.

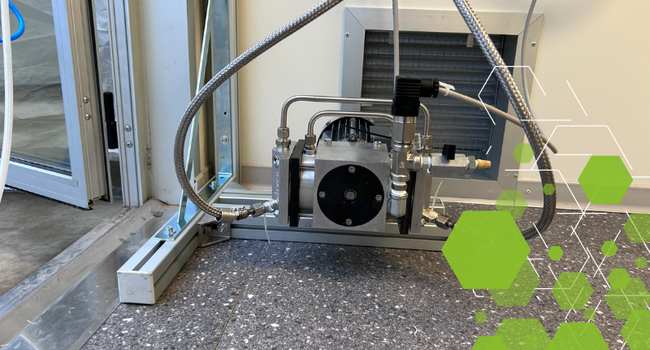

Skid di Compressione
Lo skid di compressione comprende il booster alimentato ad aria compressa e la sensoristica dedicata.
Tramite una portata d'aria constante a 7 barg il booster permette il pompaggio del flusso di idrogeno da 4 a 30 barg.
La portata d'aria è garantita da un compressore collocato esternamente e dedicato a questa funzione.
Sistema riscaldamento idruri
Il sistema di riscaldamento dell'accumulo ad idruri metallici permette di rendere più efficace il processo di scarica dell'idruro stesso.
Durante la fase di scarica dell'idruro, appena la temperatura della superficie della bombola scende sotto un valore soglia, il sistema di riscaldamento elettrico entra in funzione riscaldando uniformemente tutta la bombola.
L'alimentazione si interrompe una volta che la temperatura superficiale rientra nell'intervallo di funzionamento ottimale.
